CPGDSH2.24.x/2.26.x (KIA, Hyundai)

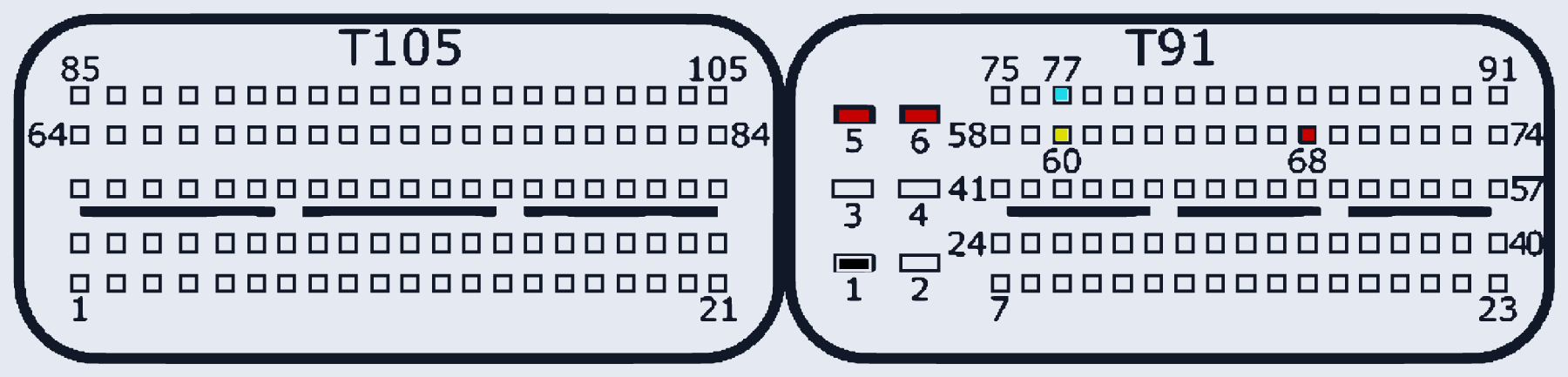

CPGDSH2_24X_2_26X · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:6, T91:68 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:77 | |
| CAN-High | T91:60 |
