⚠ Не проверено — сверьте перед использованием
CVT19 (EAST80.11) TCU (Chery)

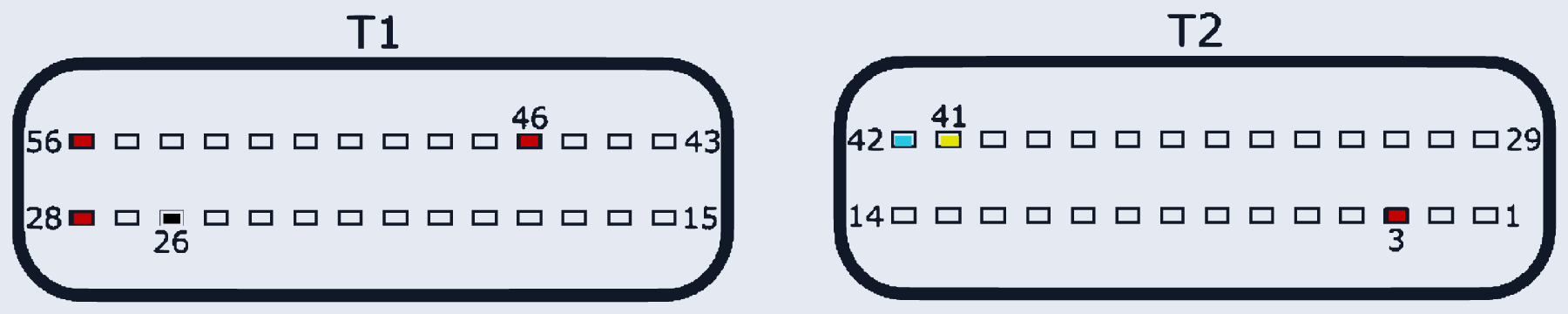

CHERY_CVT19_EAST80_11 · разъём T1/T2
Ставился на: Chery: Tiggo 4, Tiggo 7
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:28, T1:46, T1:56, T2:3 | |
| GND (масса) | T1:26 | |
| CAN-Low | T2:42 | |
| CAN-High | T2:41 |
