CVT18/CVT25 (EAST80.13) TCU (Chery)

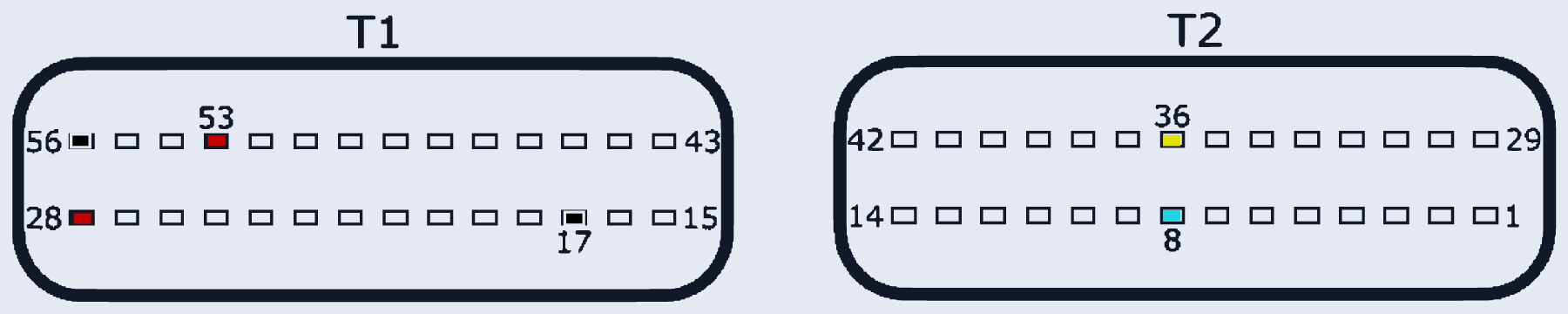

CHERY_CVT18_CVT25_EAST80_13 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:28, T1:53 | |
| GND (масса) | T1:17, T1:56 | |
| CAN-Low | T2:8 | |
| CAN-High | T2:36 |
