5DCT/DF727 (EAST80.51/C1) TCU (Changan)

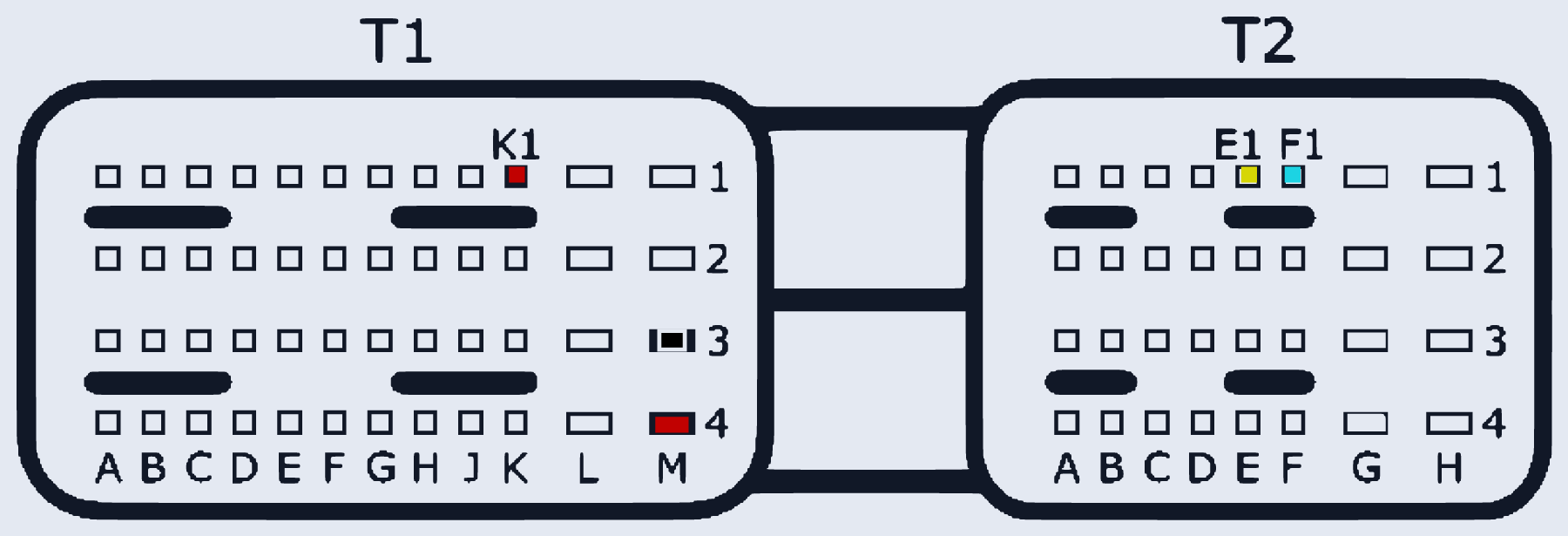

CHANGAN_5DCT_DF727 · разъём T1/T2
Ставился на: Changan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:K1, T1:M4 | |
| GND (масса) | T1:M3 | |
| CAN-Low | T2:F1 | |
| CAN-High | T2:E1 |
