Bosch VD1CC001 (AdBlue Control Unit — не Engine Control Unit) (TRUCKS)

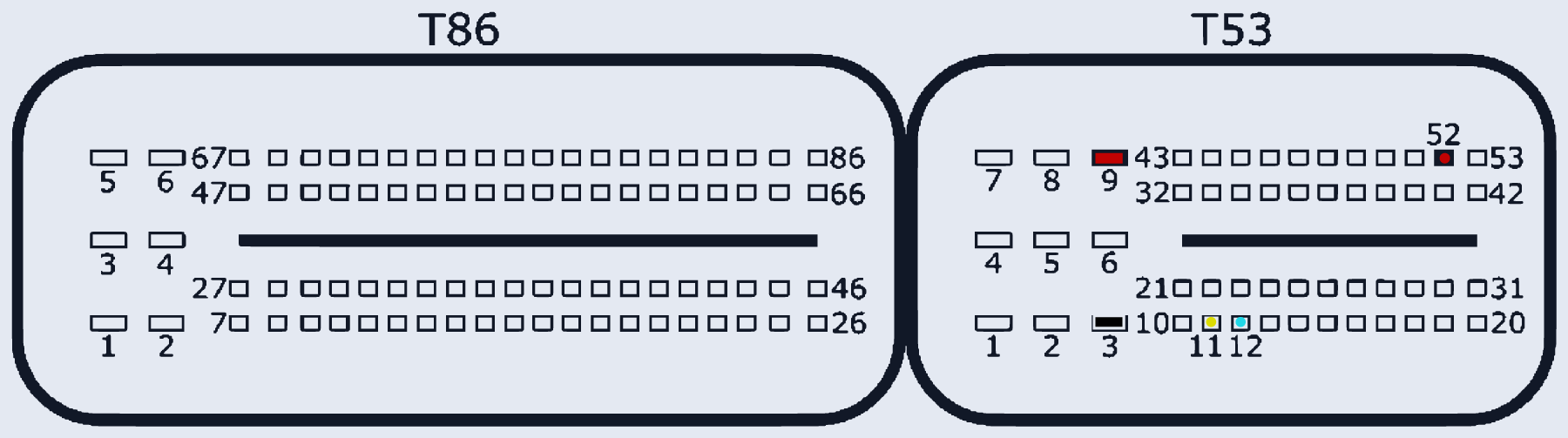

BOSCH_VD1CC001 · разъём T86/T53
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T53:9, T53:52 | |
| GND (масса) | T53:3 | |
| CAN-Low | T53:15 | |
| CAN-High | T53:14 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
