⚠ Не проверено — сверьте перед использованием
Bosch MG1US008 (UD8) / MG1US018 (UD8PRO) / MG1US028 / MG1US708 (China MG1)

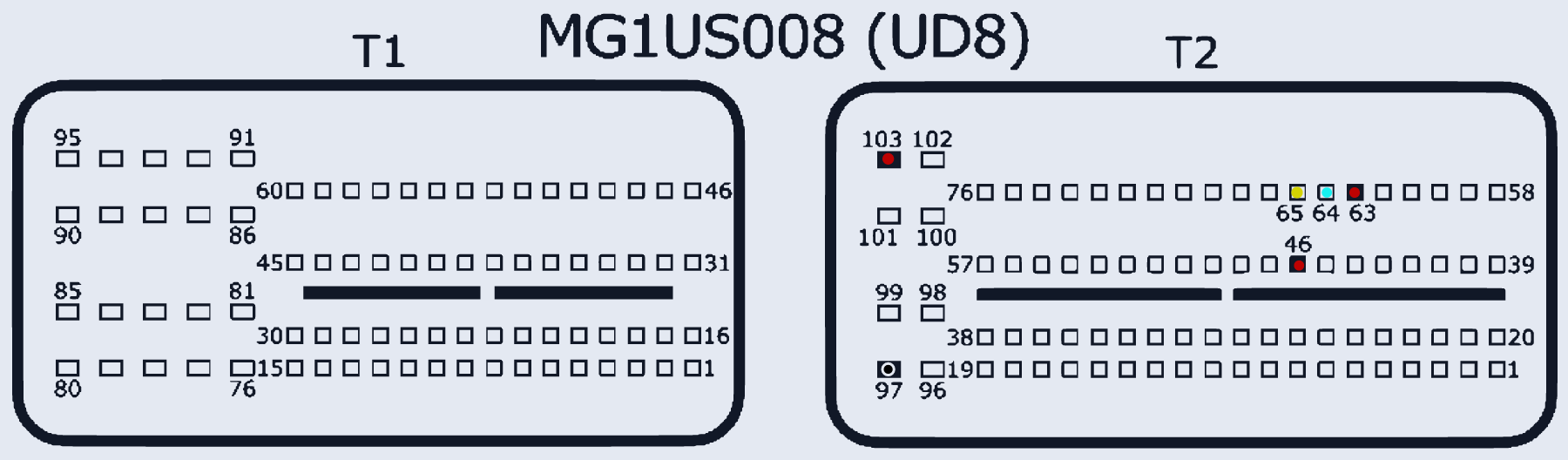

BOSCH_MG1US008_UD8 · разъём T1/T2
Ставился на: Changan · Chery · Exeed · FAW · Geely · Great Wall · Haval · JAC: T9
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:103, T2:63, T2:46 | |
| GND (масса) | T2:97 | |
| CAN-Low | T2:64 | |
| CAN-High | T2:65 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
