Bosch MG1UA008 (UP8) / VCUP8.2 (China MG1)

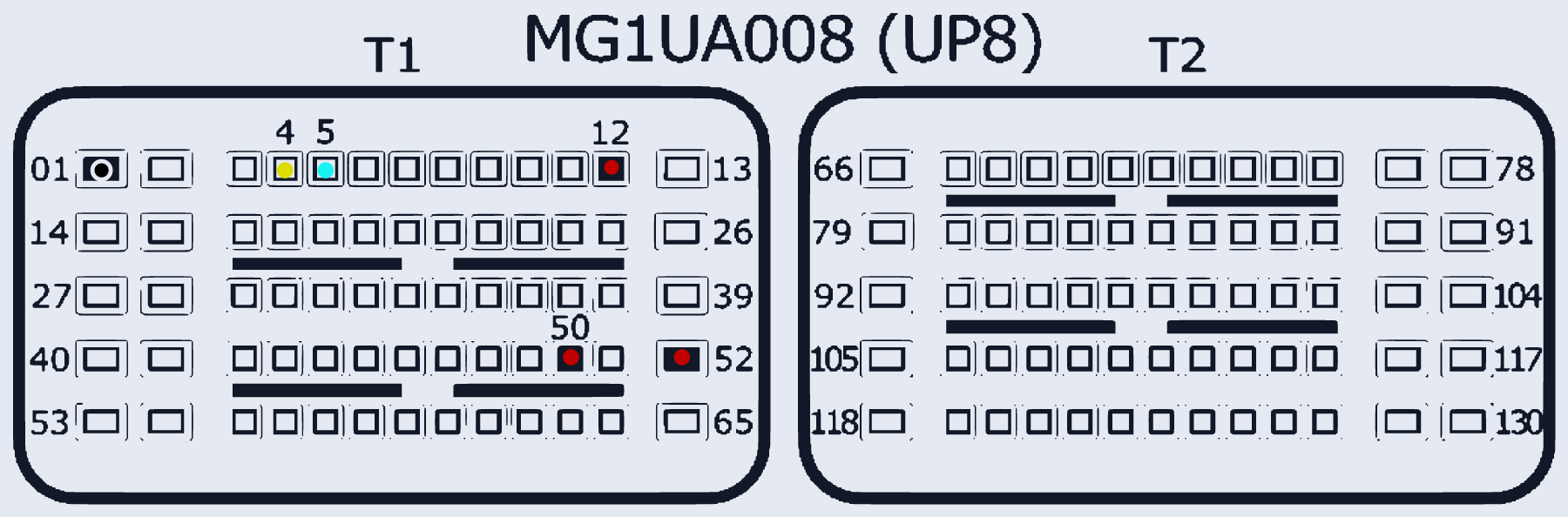

BOSCH_MG1UA008_UP8 · разъём T1/T2
Ставился на: BAIC · Geely · Haval: Jolion · JAC: J7 · SWM
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:12, T1:50, T1:52 | |
| GND (масса) | T1:1 | |
| CAN-Low | T1:5 | |
| CAN-High | T1:4 |
