Bosch MG1CS163 (Bentley)

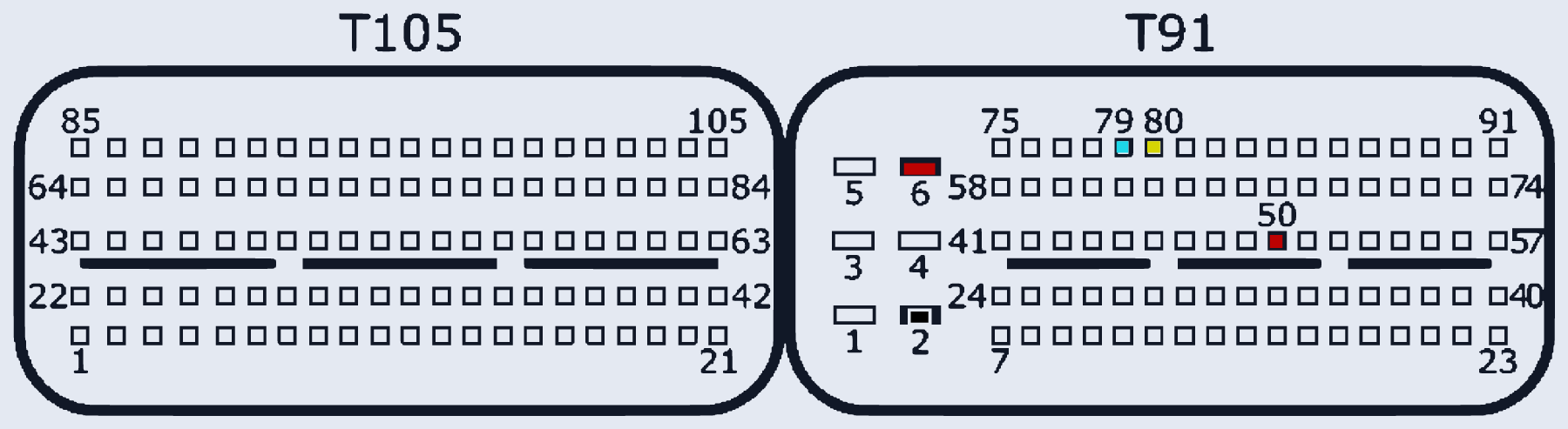

BOSCH_MG1CS163 · разъём T105/T91
Ставился на: Bentley
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:79 | |
| CAN-High | T91:80 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
