Bosch MG1CS036 (Ford)

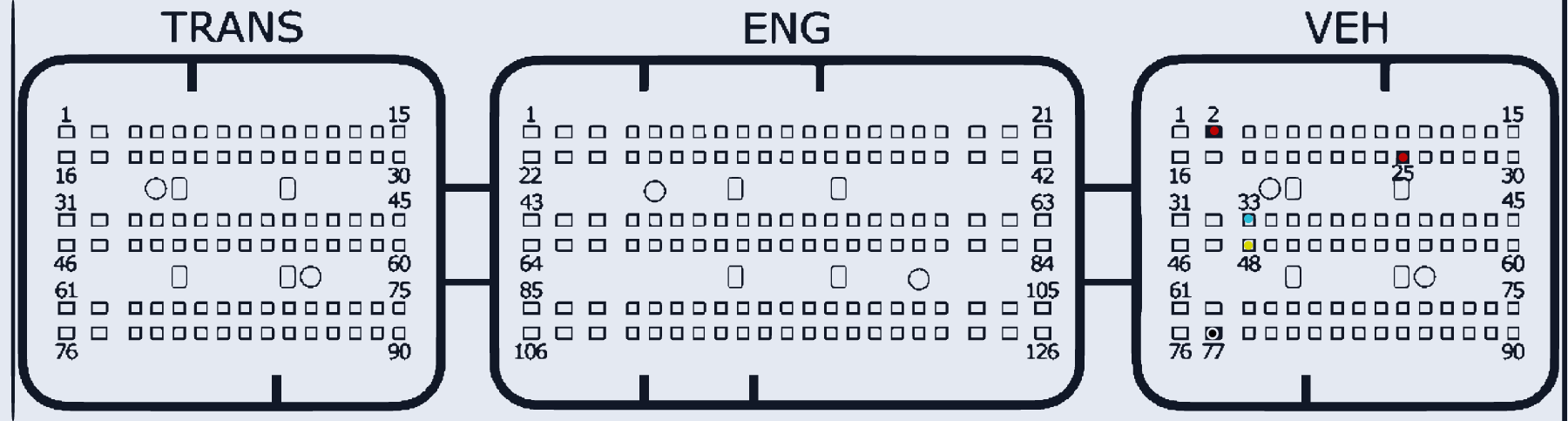

BOSCH_MG1CS036 · разъём TRANS/ENG/VEH
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | VEH:2, VEH:25 | |
| GND (масса) | VEH:77 | |
| CAN-Low | VEH:33 | |
| CAN-High | VEH:48 |
