Bosch MG1CS028 (Jaguar/Land Rover)

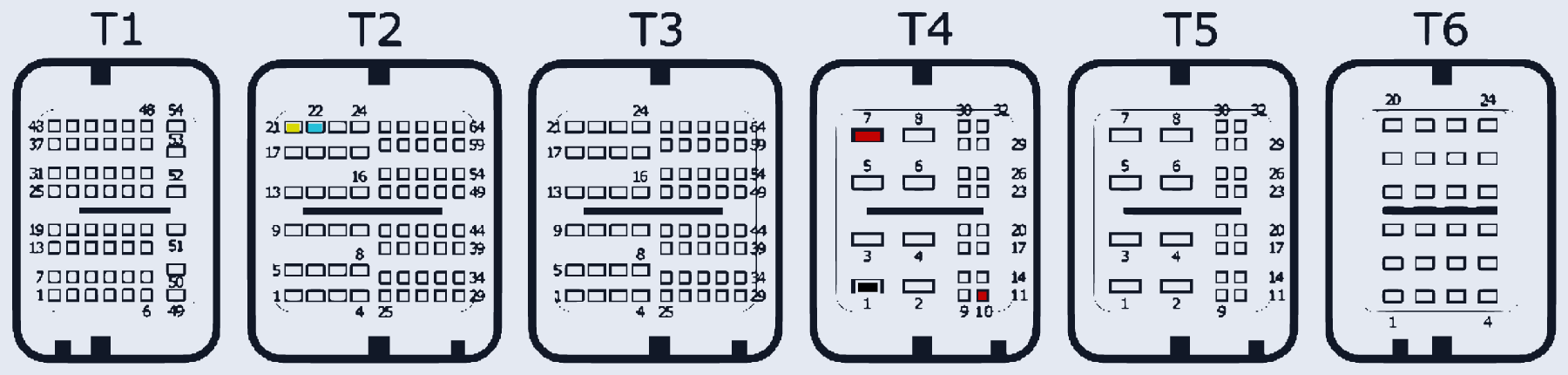

BOSCH_MG1CS028 · разъём T1-T6
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:7, T4:10 | |
| GND (масса) | T4:1 | |
| CAN-Low | T2:22 | |
| CAN-High | T2:21 |
