Bosch MG1CS018 (Ford)

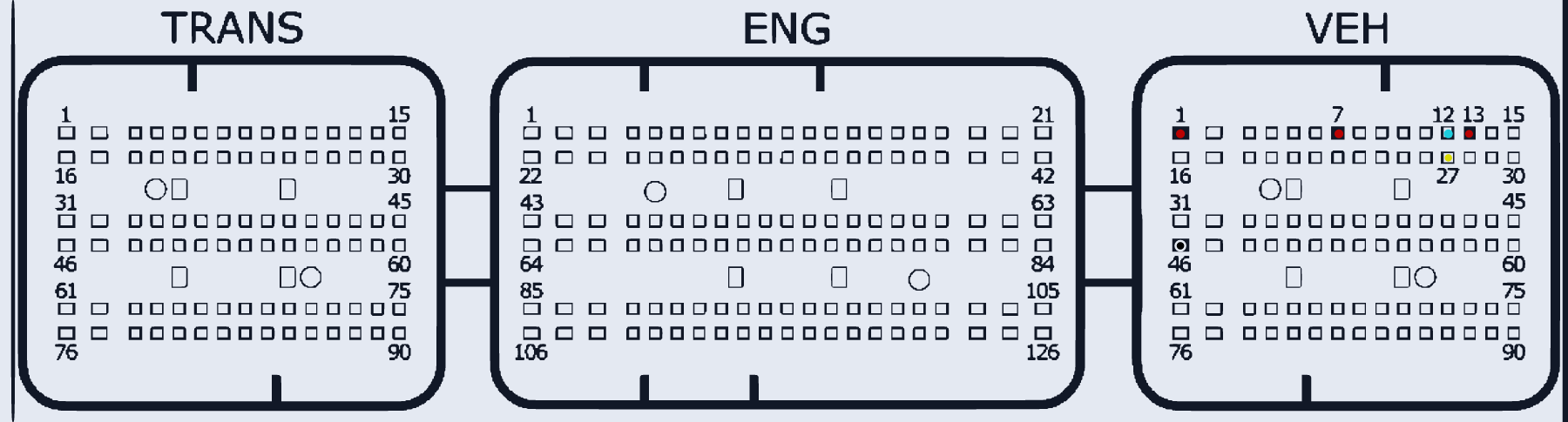

BOSCH_MG1CS018 · разъём TRANS/ENG/VEH
Ставился на: Ford: Edge, F-150
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | VEH:1, VEH:7, VEH:13 | |
| GND (масса) | VEH:46 | |
| CAN-Low | VEH:12 | |
| CAN-High | VEH:27 |
