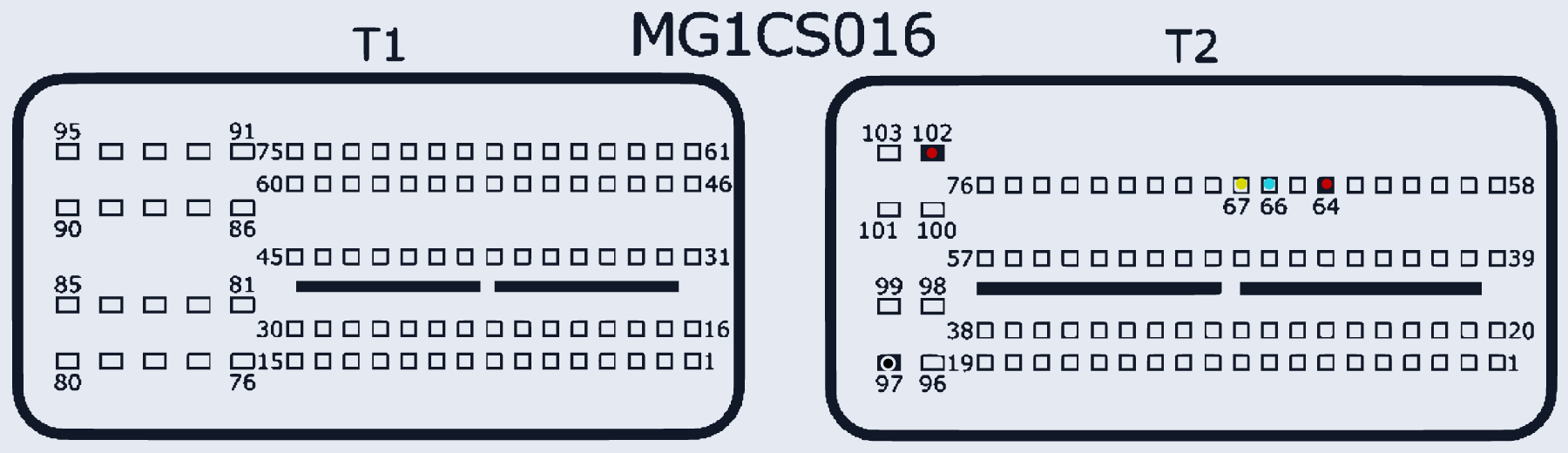

Bosch MG1CS016 (Ford)
BOSCH_MG1CS016 · разъём T1/T2
Ставился на: Ford: Fiesta, Focus
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:102, T2:64 | |
| GND (масса) | T2:97 | |
| CAN-Low | T2:66 | |
| CAN-High | T2:67 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
