Bosch MG1CS015 (Ford)

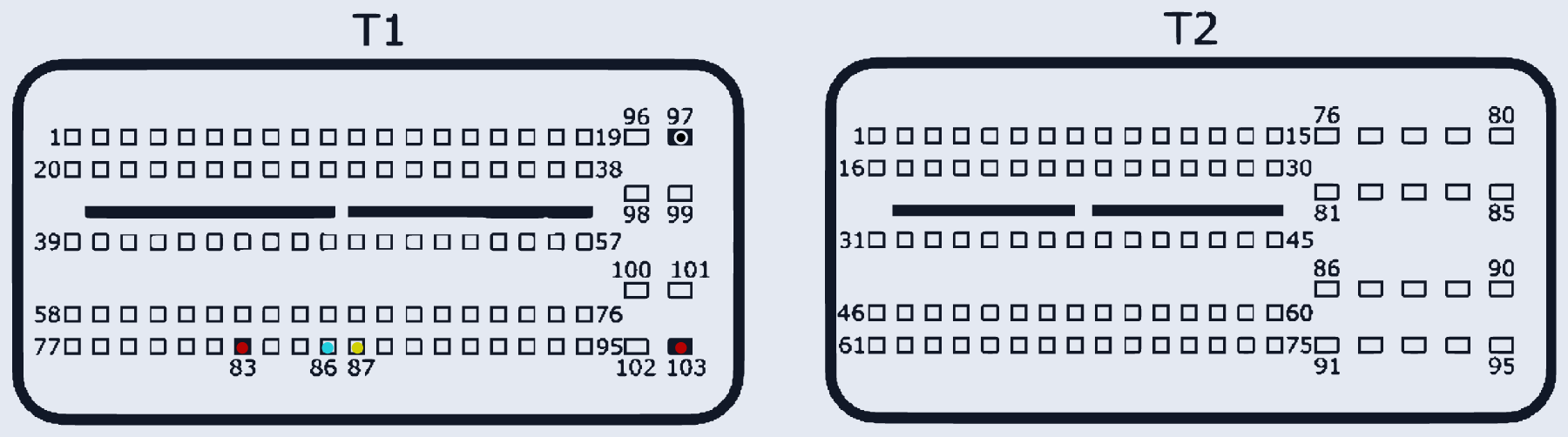

BOSCH_MG1CS015 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:83, T1:103 | |
| GND (масса) | T1:97 | |
| CAN-Low | T1:86 | |
| CAN-High | T1:87 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
