Bosch MG1CS001 (VAG)

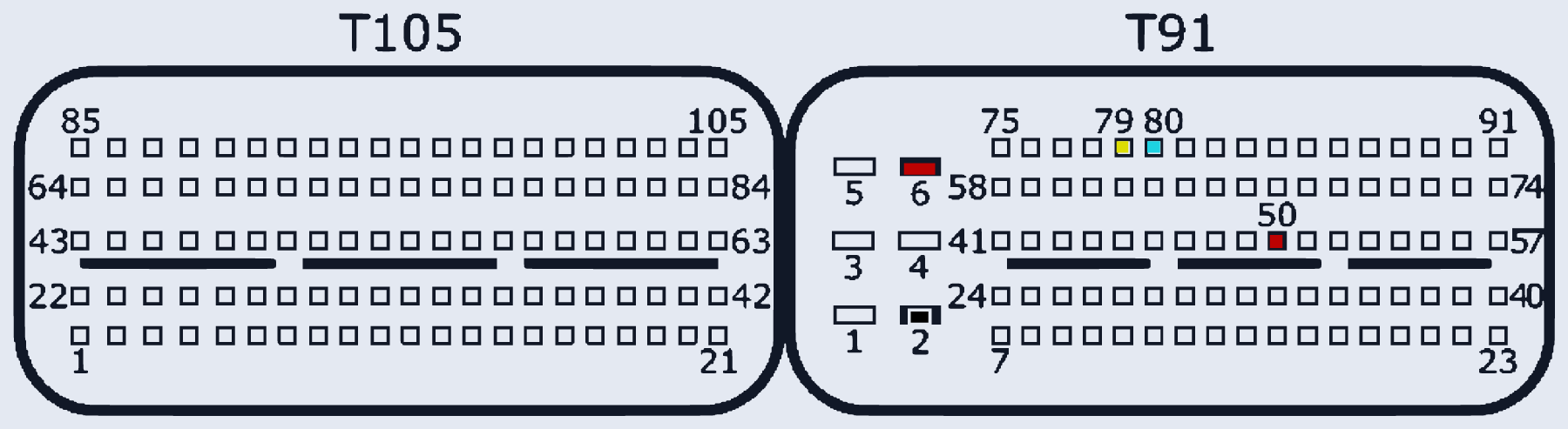

BOSCH_MG1CS001 · разъём T105/T91
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:80 | |
| CAN-High | T91:79 |
