Bosch MG1CA920 (Can-Am)

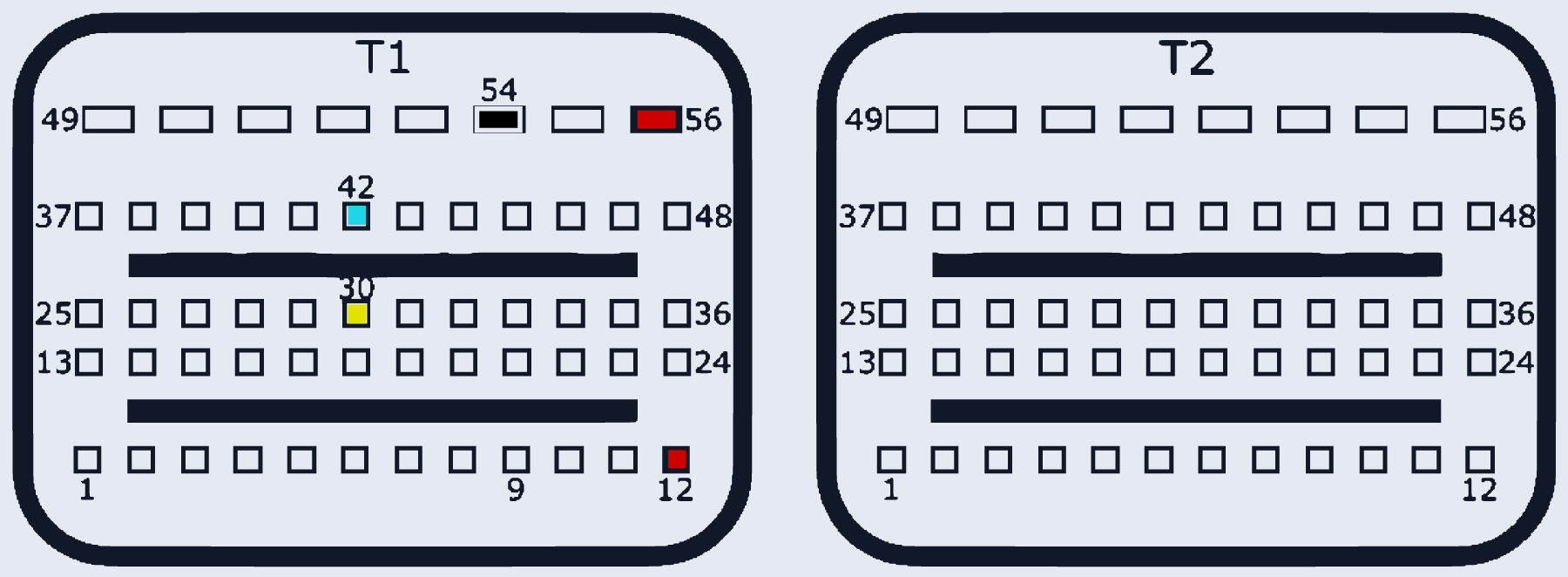

BOSCH_MG1CA920 · разъём T1/T2
Ставился на: Can-Am
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:12, T1:56 | |
| GND (масса) | T1:54 | |
| CAN-Low | T1:42 | |
| CAN-High | T1:30 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
