Bosch MG1CA001 (Nissan)

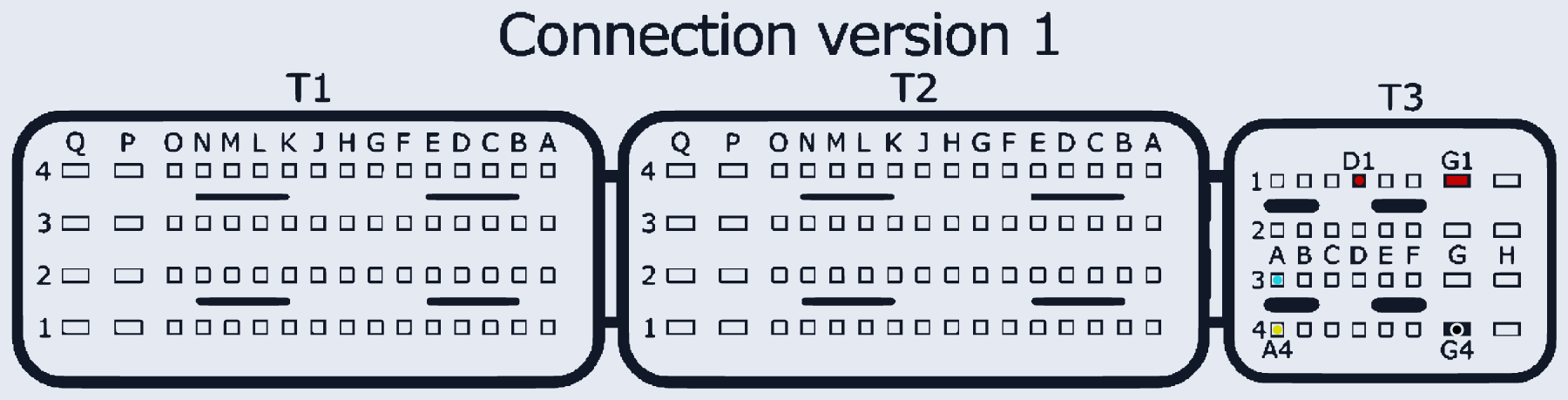

BOSCH_MG1CA001 · разъём T1/T2/T3
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:G4 | |
| CAN-Low | T3:A3 | Version 1 (картинка). Version 2: CAN-L=T3:E1 — тот же физический разъём |
| CAN-High | T3:A4 | Version 1 (картинка). Version 2: CAN-H=T3:E2 — тот же физический разъём |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
