Bosch MD1CS018 (Mahindra/Tata)

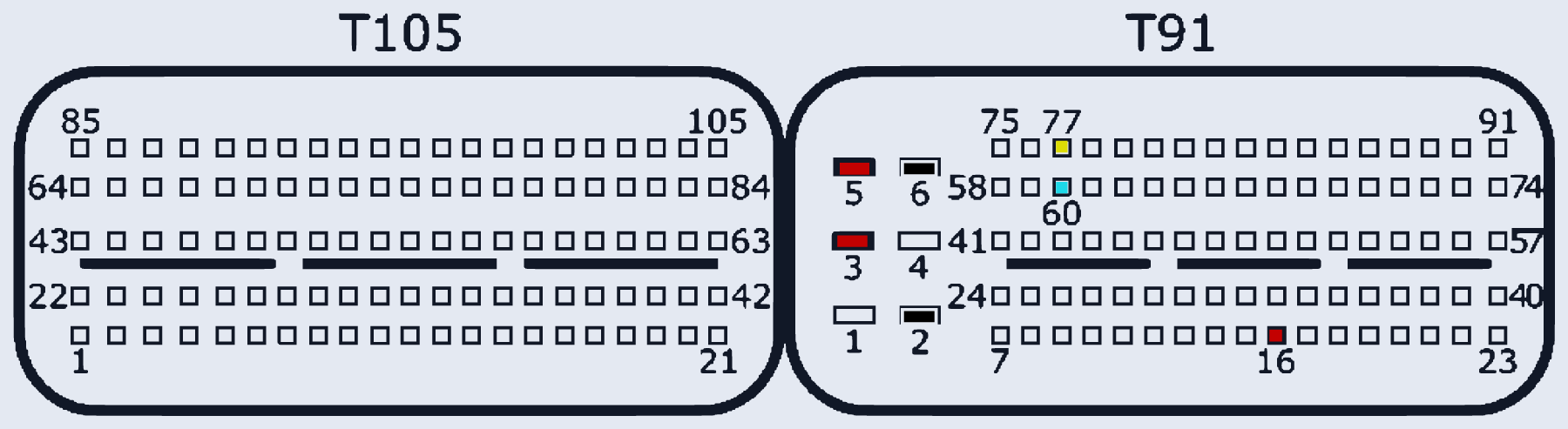

BOSCH_MD1CS018 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:5, T91:16 | |
| GND (масса) | T91:2, T91:6 | |
| CAN-Low | T91:60 | |
| CAN-High | T91:77 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
