Bosch MD1CS014 (VAG)

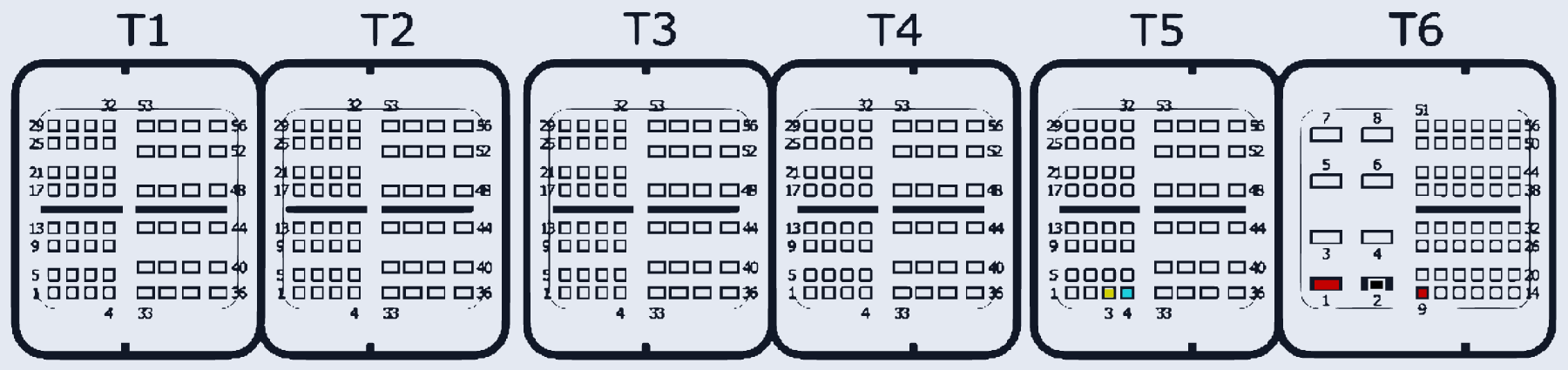

BOSCH_MD1CS014 · разъём T1-T6
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T6:1, T6:9 | |
| GND (масса) | T6:2 | |
| CAN-Low | T5:4 | |
| CAN-High | T5:3 |
