Bosch MD1CS012 (Kia/Hyundai)

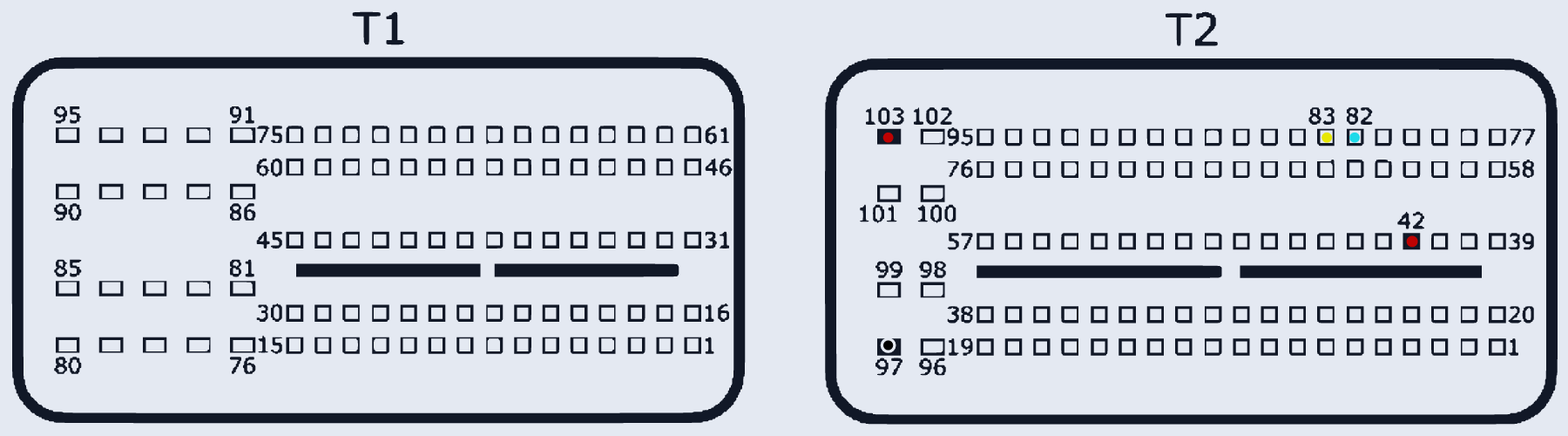

BOSCH_MD1CS012 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:103, T2:42 | |
| GND (масса) | T2:97 | |
| CAN-Low | T2:82 | |
| CAN-High | T2:83 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
