Bosch MD1CS006 (Nissan/Renault/Dacia)

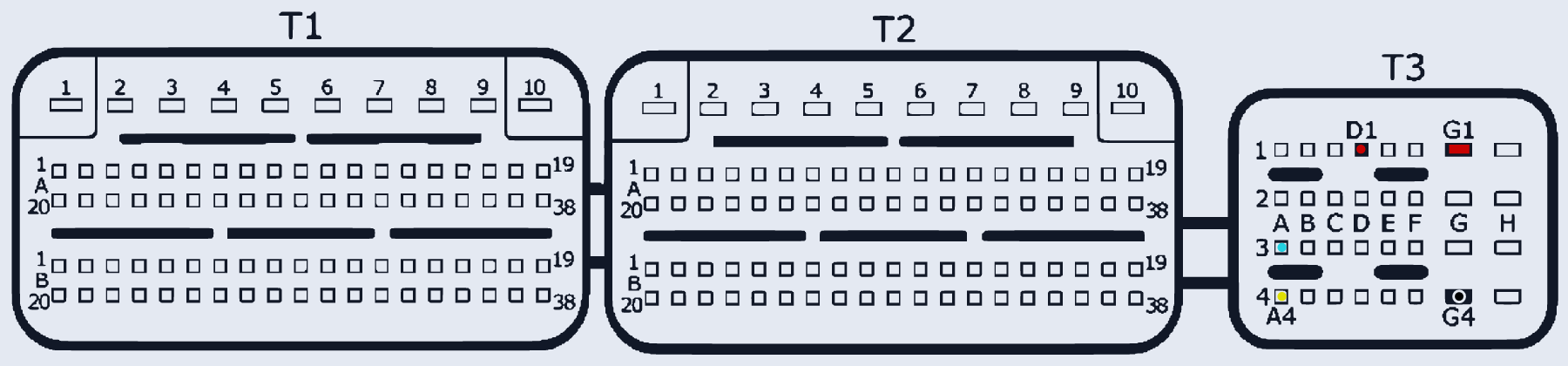

BOSCH_MD1CS006 · разъём T1/T2/T3
Ставился на: Dacia · Nissan · Renault
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:G4 | |
| CAN-Low | T3:A3 | |
| CAN-High | T3:A4 |
