Bosch MD1CS005 (Ford)

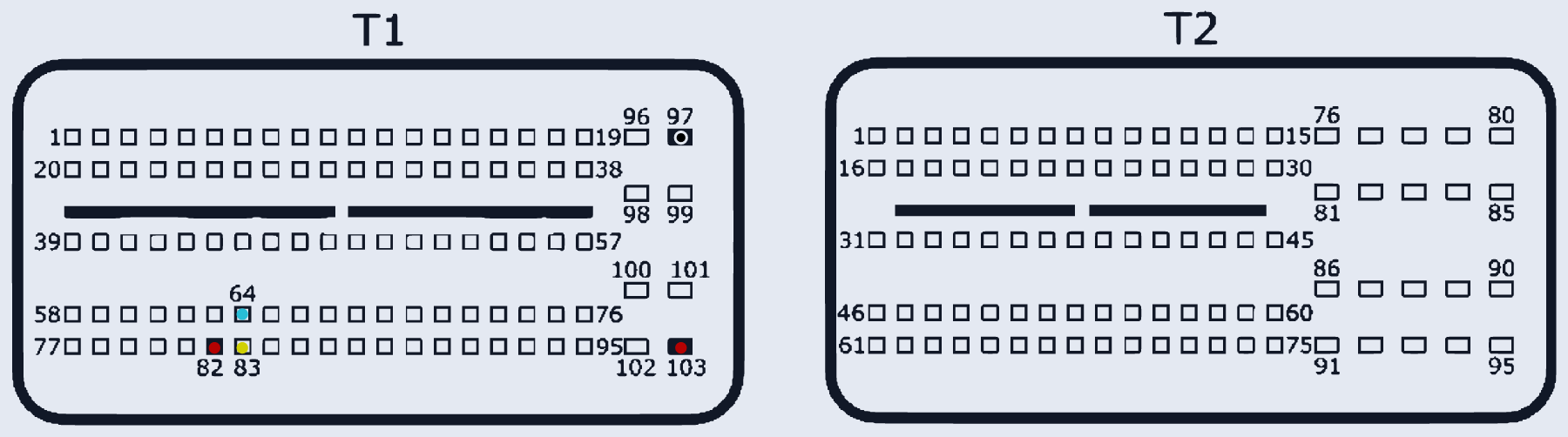

BOSCH_MD1CS005 · разъём T1/T2
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:82, T1:103 | |
| GND (масса) | T1:97 | |
| CAN-Low | T1:64 | |
| CAN-High | T1:83 |
