Bosch MD1CS004 (VAG)

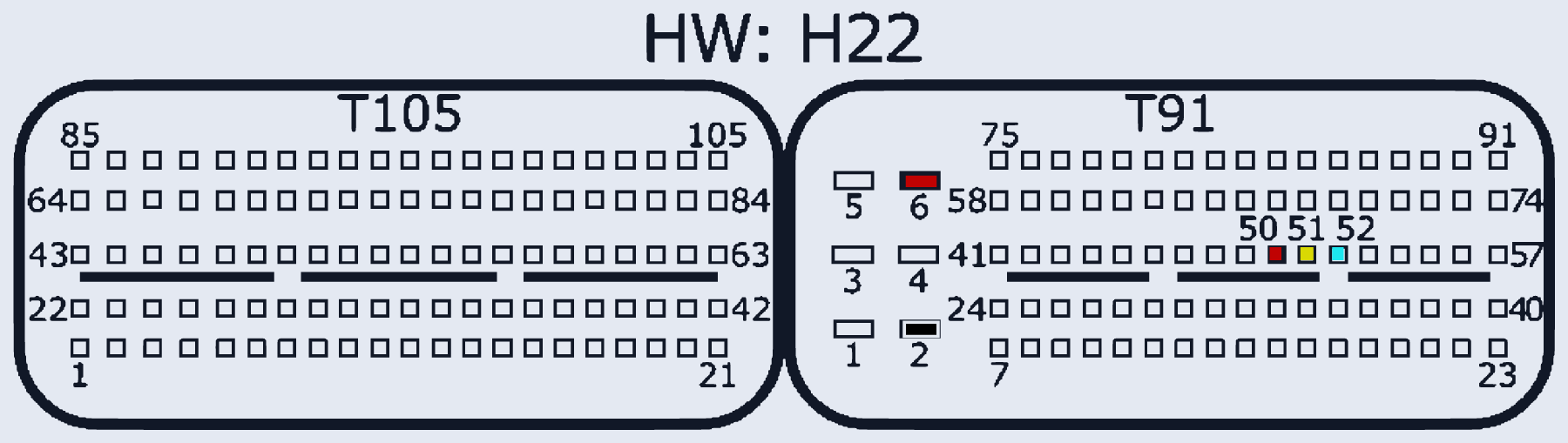

BOSCH_MD1CS004 · разъём T105/T91
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:52 | HW:H22 (картинка). HW:H30: CAN-L=T91:30. Connection version 3: CAN-L=T91:13 — тот же физический разъём |
| CAN-High | T91:51 | HW:H22 (картинка). HW:H30: CAN-H=T91:31. Connection version 3: CAN-H=T91:14 — тот же физический разъём |
