Bosch MD1CP007 (Jaguar/Land Rover)

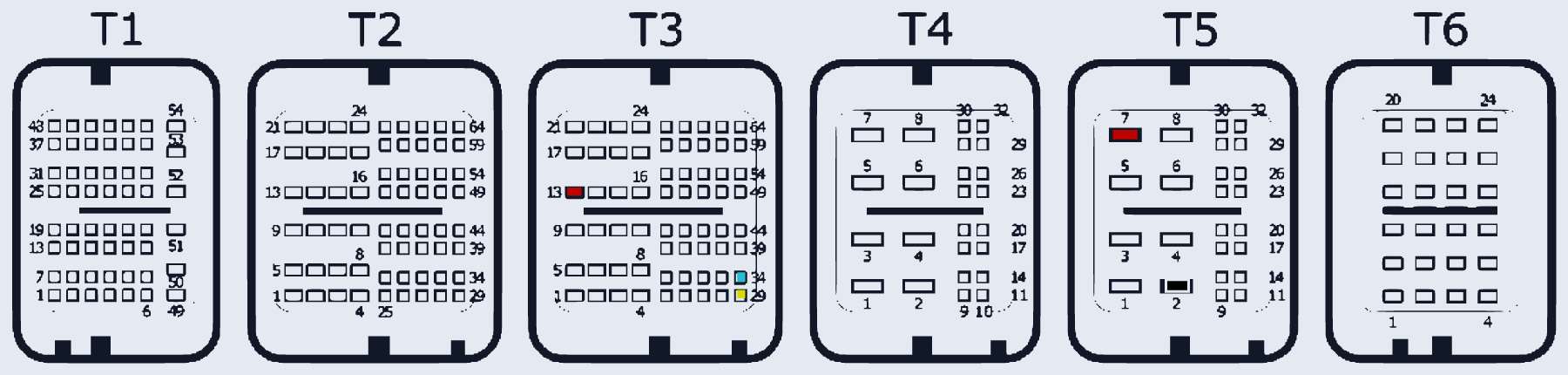

BOSCH_MD1CP007 · разъём T1-T6
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:13, T5:7 | |
| GND (масса) | T5:2 | |
| CAN-Low | T3:34 | |
| CAN-High | T3:29 |
