Bosch MD1CP006 (Ford)

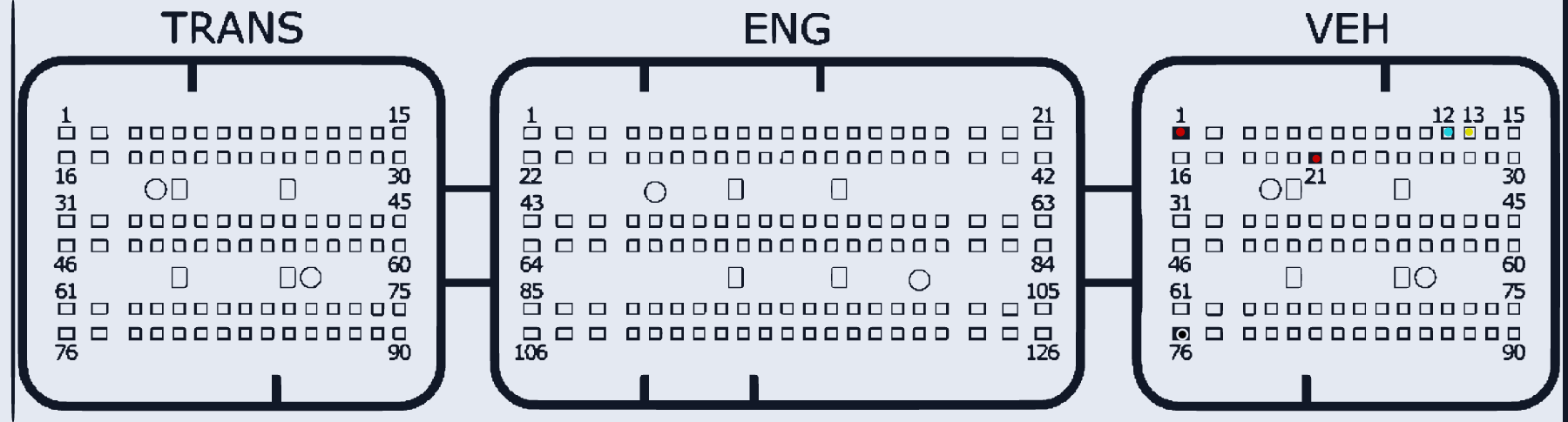

BOSCH_MD1CP006 · разъём TRANS/ENG/VEH
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | VEH:1, VEH:21 | |
| GND (масса) | VEH:76 | |
| CAN-Low | VEH:12 | |
| CAN-High | VEH:13 |
