Bosch MD1CC878 TYPE 2 / MD1CE100C (TRUCKS/Deutz)

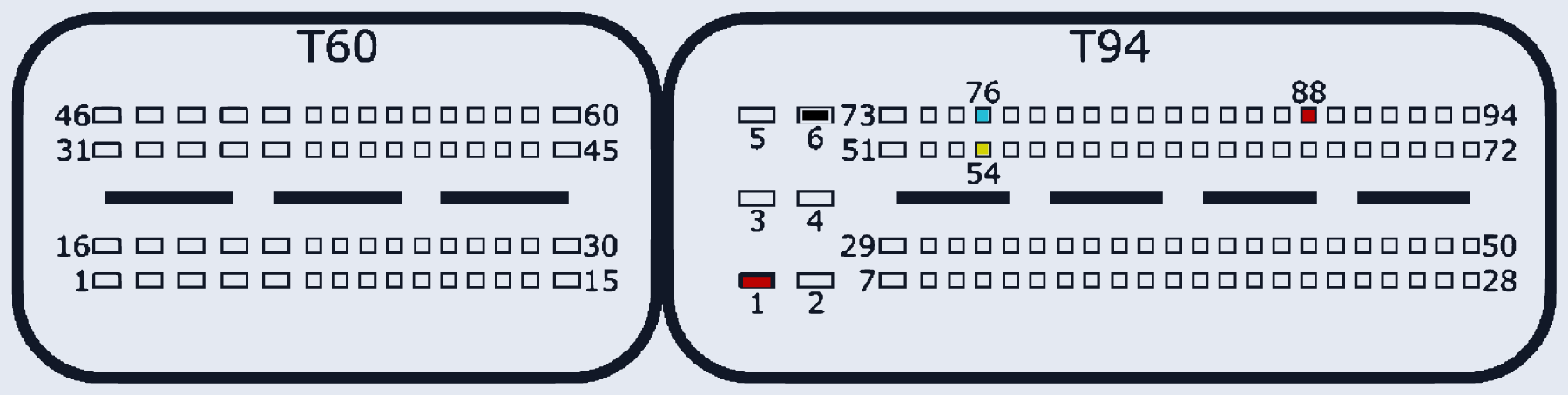

BOSCH_MD1CC878_TYPE2 · разъём T60/T94
Ставился на: Deutz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:88 | |
| GND (масса) | T94:6 | |
| CAN-Low | T94:76 | |
| CAN-High | T94:54 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
