Bosch CE100 (TRUCKS, generic)

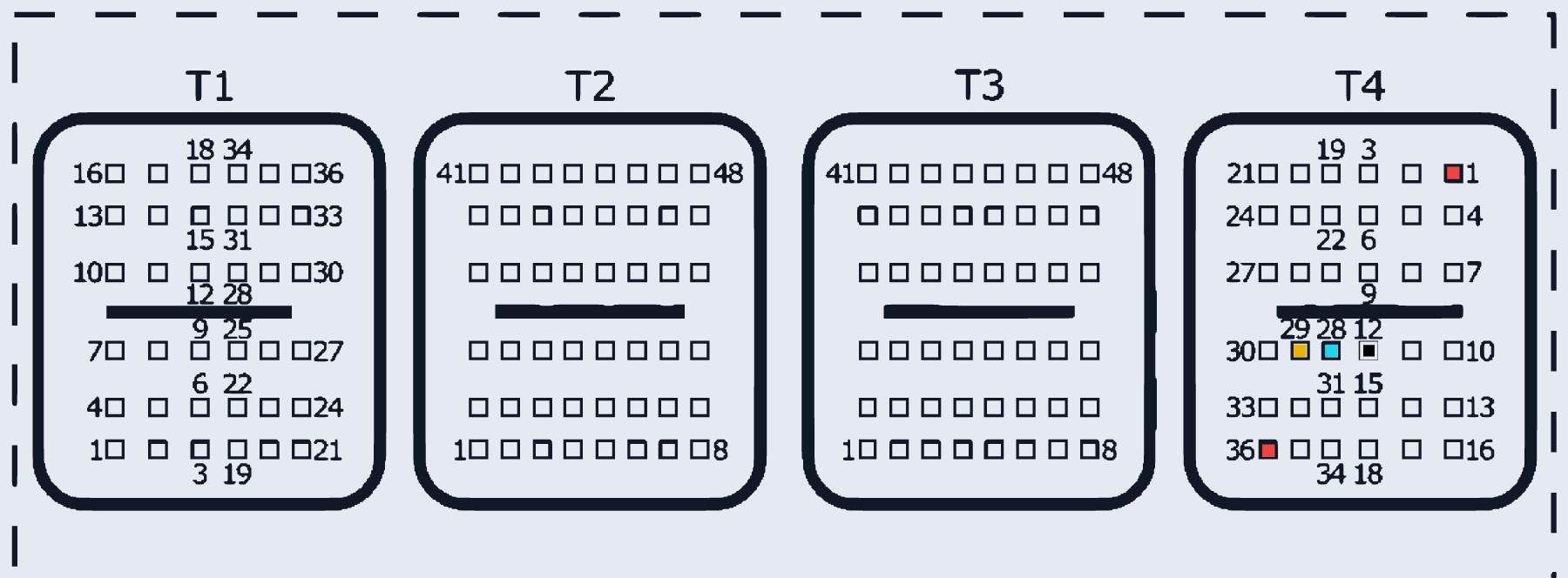

BOSCH_CE100 · разъём T1-T8
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:1, T4:36 | |
| GND (масса) | T4:12 | |
| CAN1-Low | T4:28 | |
| CAN1-High | T4:29 | |
| CAN0-Low | T4:26 | Вторая CAN-шина, тот же физический разъём |
| CAN0-High | T4:25 | Вторая CAN-шина, тот же физический разъём |
