AMT/JHQ TCU (VAZ/Renault)

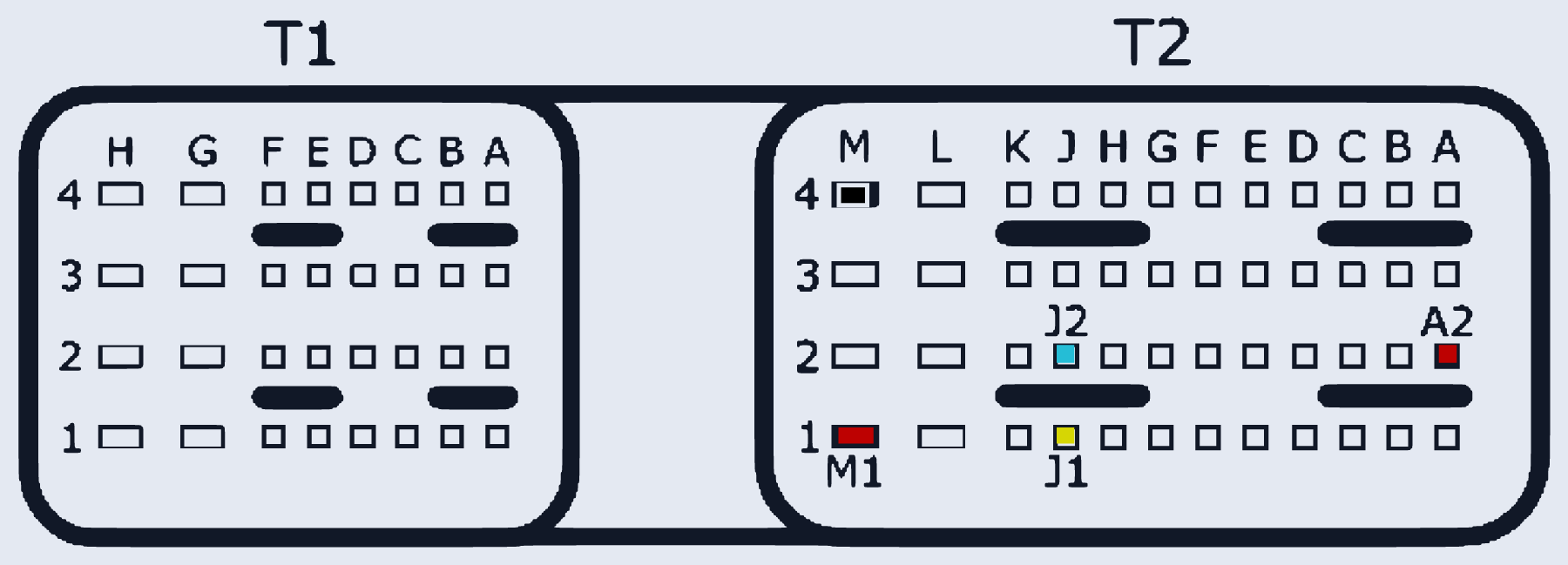

AMT_JHQ · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:A2, T2:M1 | |
| GND (масса) | T2:M4 | |
| CAN-Low | T2:J2 | |
| CAN-High | T2:J1 |
