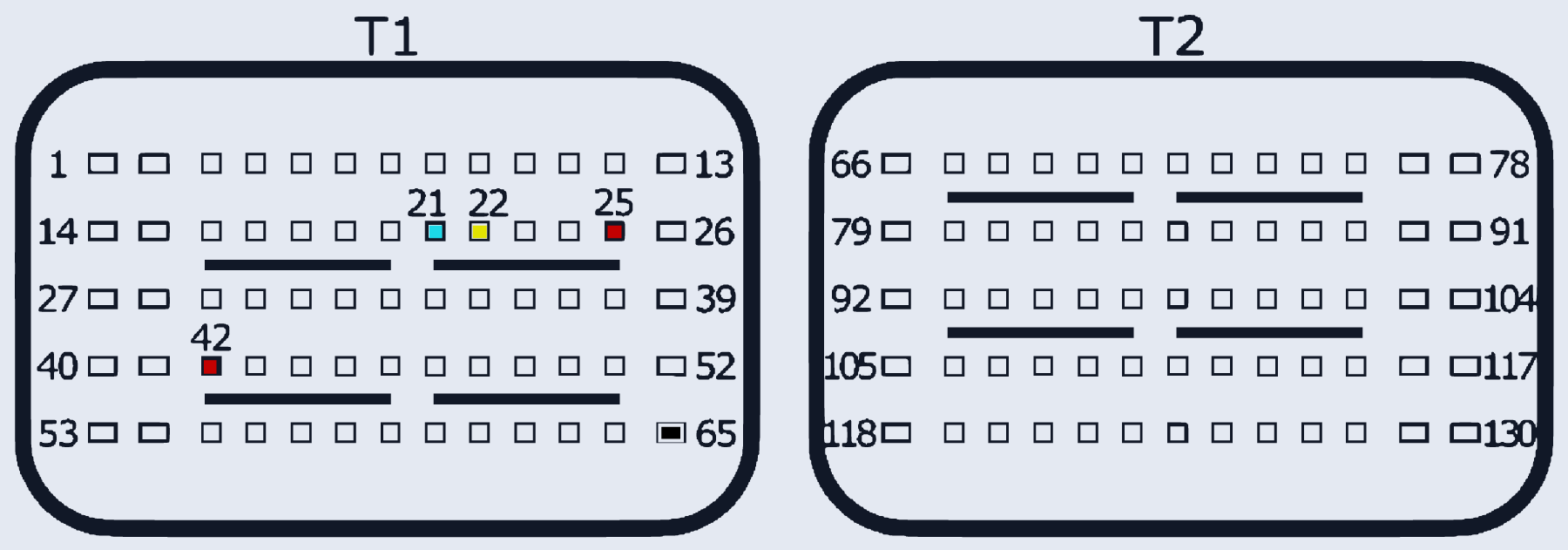

AECS FC-51 (LPG/CNG, China, generic)
AECS_FC51 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:25, T1:42 | |
| GND (масса) | T1:65 | |
| CAN-Low | T1:21 | |
| CAN-High | T1:22 |
