AECS FC-34 (LPG/CNG, China, generic)

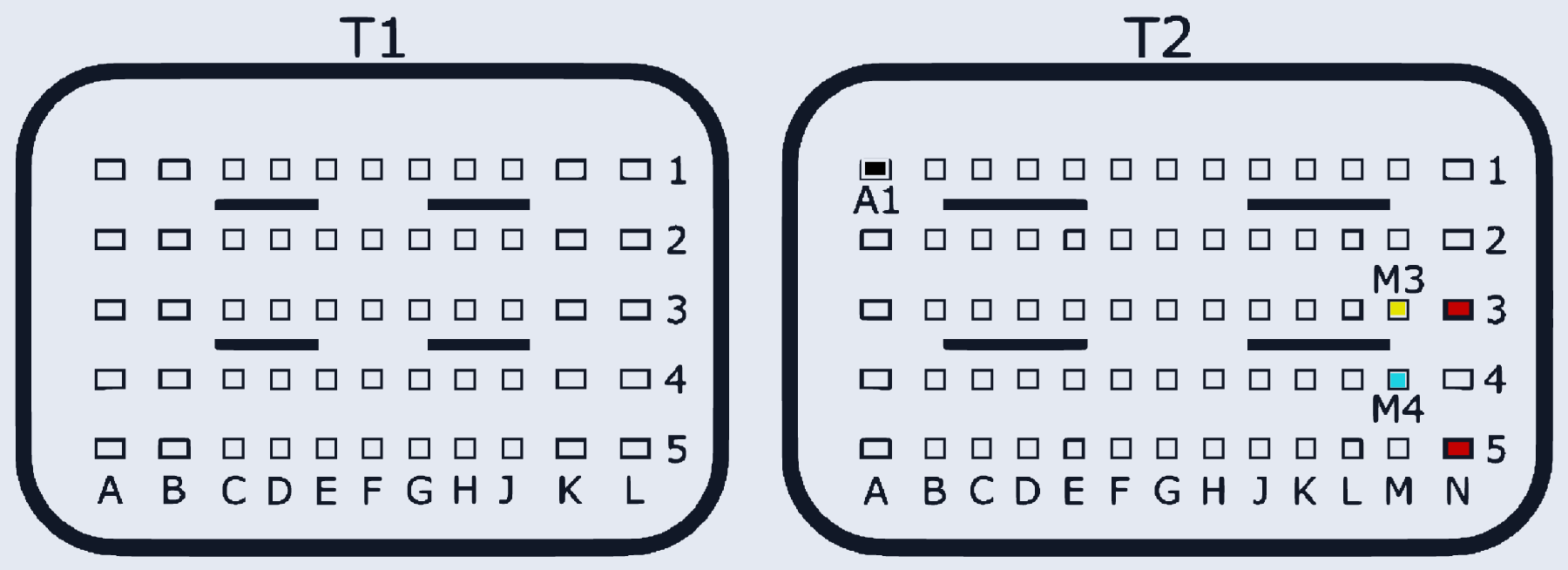

AECS_FC34 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:N3, T2:N5 | |
| GND (масса) | T2:A1 | |
| CAN-Low | T2:M4 | |
| CAN-High | T2:M3 |
