A960E (R7F701204) TCU

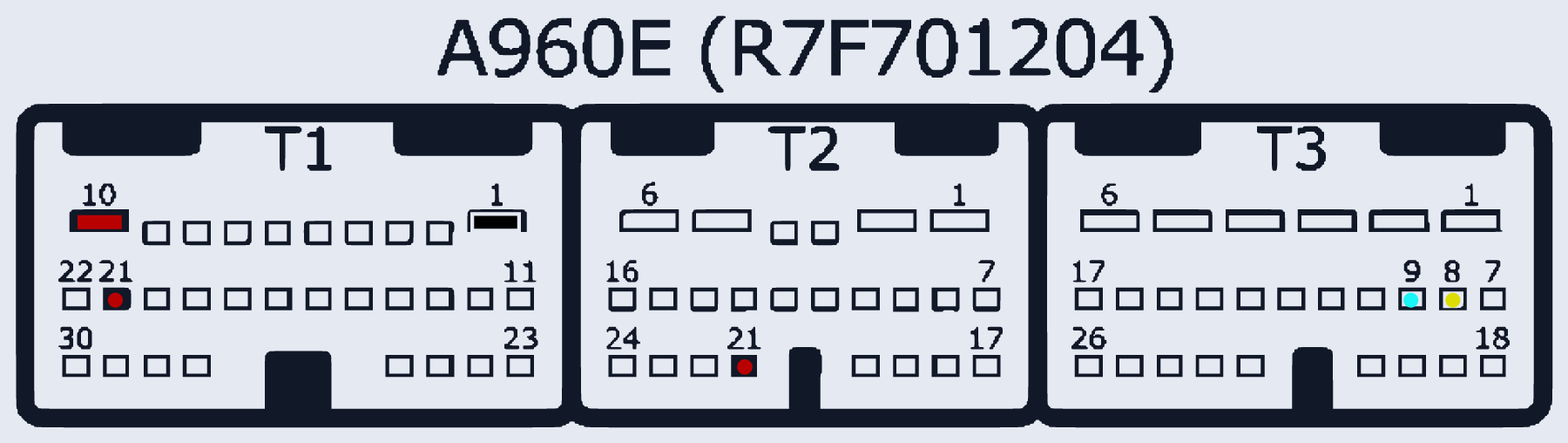

A960E · разъём T1/T2/T3
Ставился на: Isuzu · Lexus · Mitsubishi · Subaru · Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:10, T1:21, T2:21 | |
| GND (масса) | T1:1 | |
| CAN-Low | T3:9 | |
| CAN-High | T3:8 |
