8HP Gen3 TCU (BMW F90/F91/F92/F93/G30/G01)

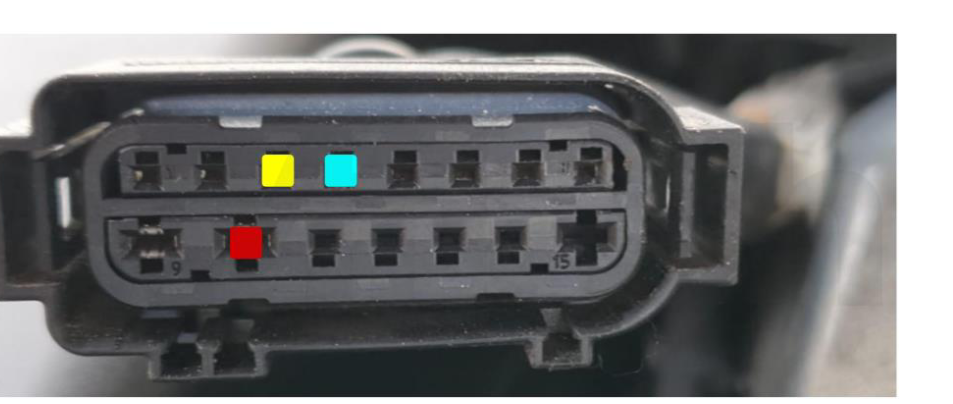

8HP_GEN3_BMW · разъём T1 (фото разъёма)
Ставился на: BMW: 5 Series, M5, M8, X3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 10 | |
| GND (масса) | Chassis/Кузов | Масса берётся с кузова, не с разъёма ЭБУ |
| CAN-Low | 4 | |
| CAN-High | 3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
