7DCT450 (EAST80.D1) TCU (Haval)

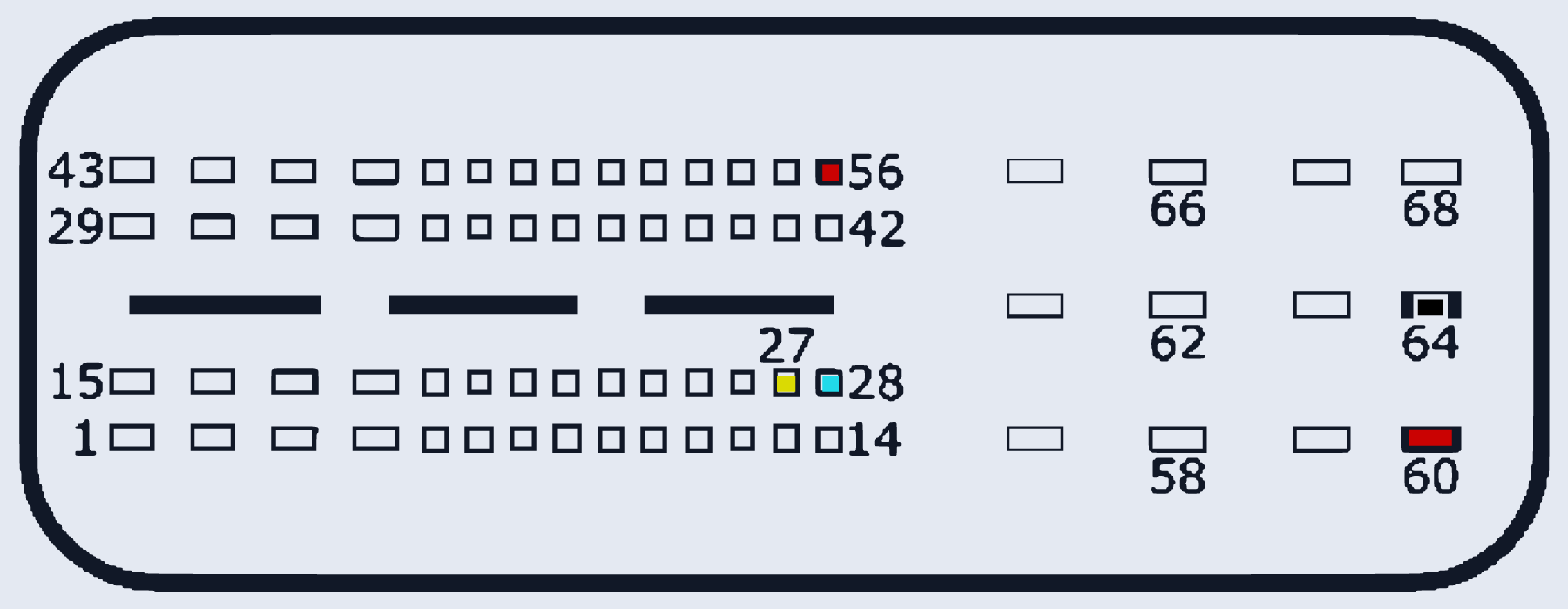

7DCT450_EAST80D1_TCU · разъём T1
Ставился на: Haval
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 56, 60 | |
| GND (масса) | 64 | |
| CAN-Low | 28, 14 | |
| CAN-High | 27, 13 |
