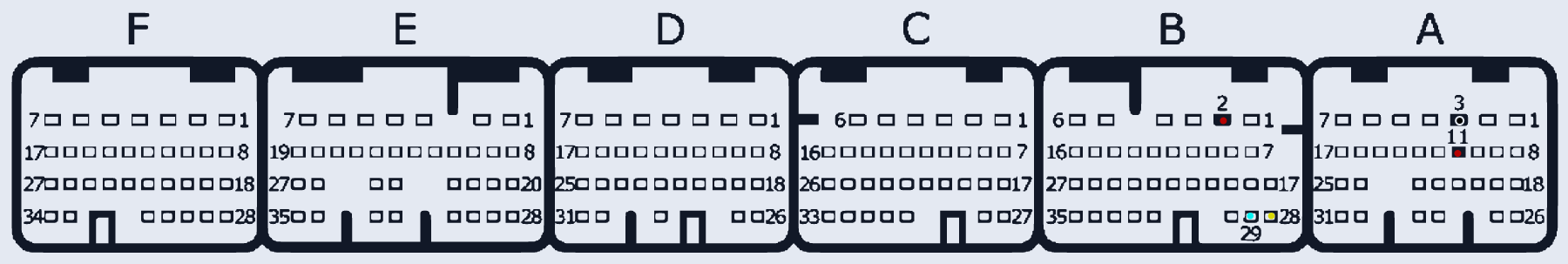

Toyota 2TR-FE (F-A connector)
2TR_FE_FA · разъём T1
Ставился на: Toyota: 4Runner, Fortuner, Hiace, Hilux, Innova, Land Cruiser Prado, Tacoma
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:2, A:11 | |
| GND (масса) | A:3 | |
| CAN-Low | B:29 | |
| CAN-High | B:28 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
