Toyota/Lexus 2GR-FKS (3.5L, A/B)

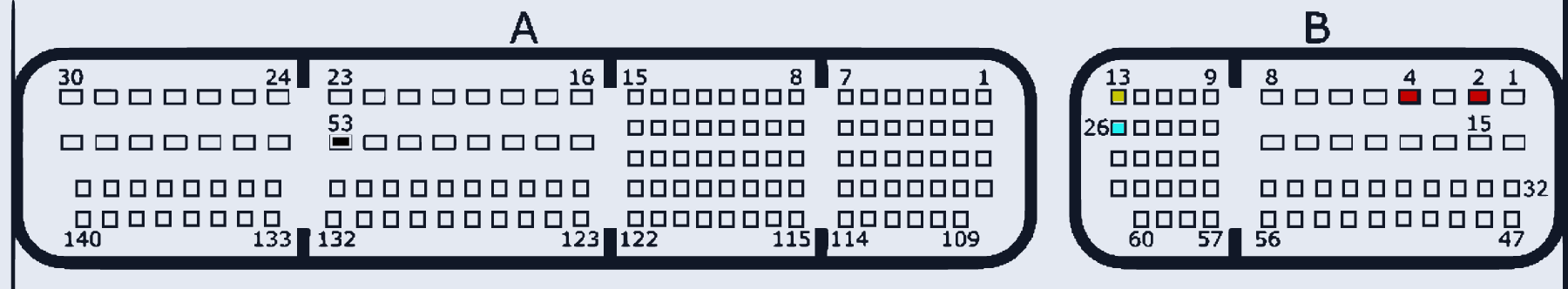

2GR_FKS · разъём A/B
Ставился на: Lexus: ES, GS, IS, LM, LS, RC, RX · Toyota: Alphard, Avalon, Camry, Highlander, Sienna, Tacoma
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:2, B:4 | |
| GND (масса) | A:53 | |
| CAN-Low | B:26 | |
| CAN-High | B:13 | |
| BOOT | B:15 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
