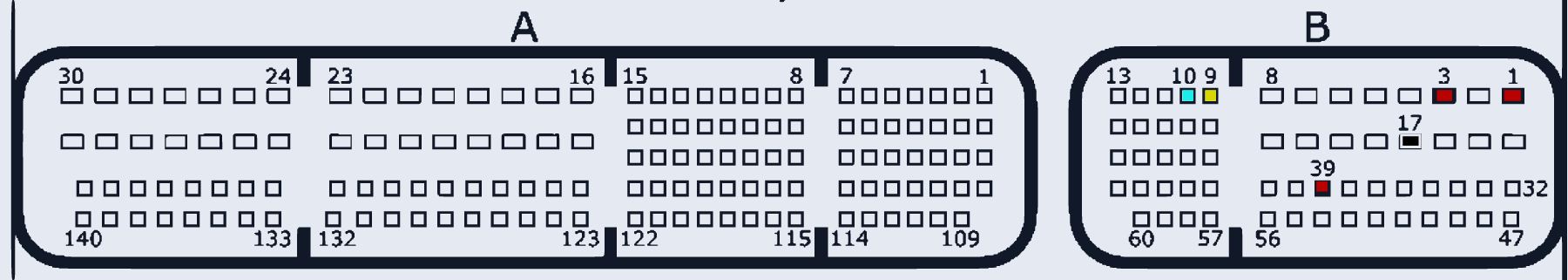

Toyota 2AR-FE/2TR-FE (A/B connector)
2AR_FE_2TR_FE_V2 · разъём T1
Ставился на: Lexus: ES · Toyota: 4Runner, Alphard, Camry, Fortuner, Hiace, Hilux, Innova, Land Cruiser Prado, RAV4, Tacoma, Vellfire
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:1, B:3, B:39 | |
| GND (масса) | B:17 | |
| CAN-Low | B:10 | |
| CAN-High | B:9 |
