Toyota/Lexus 1GR-FE (LC150, 4.0L)

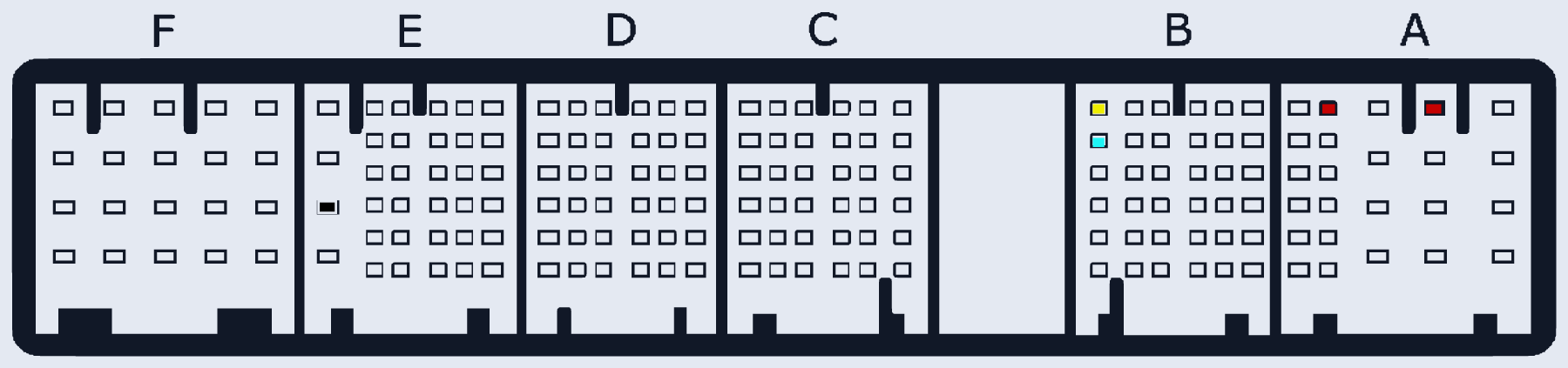

1GR_FE_LC150 · разъём F-A
Ставился на: Lexus · Toyota: Land Cruiser Prado
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A (2 красные точки) | |
| GND (масса) | E (чёрная точка) | |
| CAN-Low | B (голубая точка) | |
| CAN-High | B (жёлтая точка) | |
| BOOT | A (серая точка) |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
