Toyota/Lexus 1GD-FTV/2GD-FTV (2.4TD, 2.8TD)

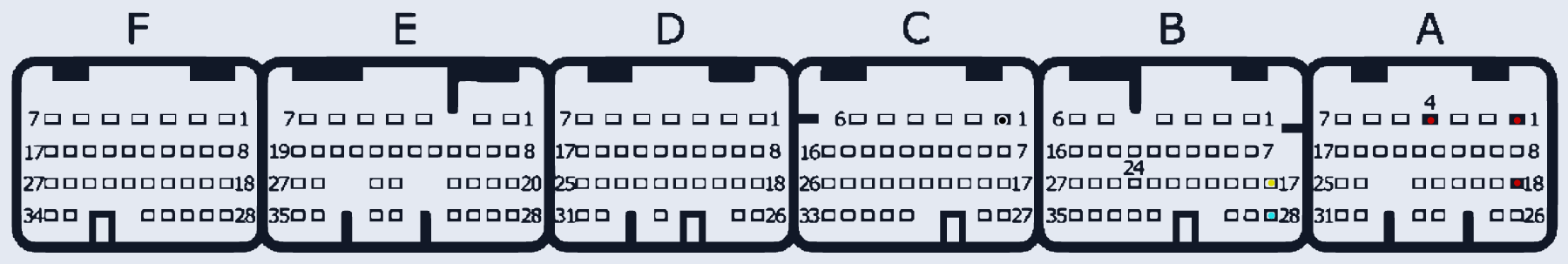

1GD_FTV_2GD_FTV · разъём F-A
Ставился на: Lexus · Toyota: Fortuner, Hiace, Hilux, Innova, Land Cruiser 70, Land Cruiser Prado
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:1, A:4, A:18 | |
| GND (масса) | C:1 | |
| CAN-Low | B:28 | |
| CAN-High | B:17 | |
| BOOT | B:24 | |
| KL30 +12 (Vbatt, КПП/transmission) | B(доп.разъём):2, B(доп.разъём):6 | |
| GND (масса, КПП/transmission) | A(доп.разъём):21 | |
| CAN-Low (КПП/transmission) | B(доп.разъём):26 | |
| CAN-High (КПП/transmission) | B(доп.разъём):13 | |
| BOOT (КПП/transmission) | B(доп.разъём):35 | |
| KL30 +12 (Vbatt, LC250) | T2:3, T3:2, T3:51 | Вариант LC250 (Land Cruiser 250) — новый физический разъём T1/T2/T3 |
| GND (масса, LC250) | T3:10 | Вариант LC250 |
| CAN-Low (LC250) | T3:8 | Вариант LC250 |
| CAN-High (LC250) | T3:7 | Вариант LC250 |
